本機使用的材料

SA100.4客制化品, 差動輸入級採用的NS早期最經典的NPD5565, 而且是兩顆測試配對極趨近者, 順道一提的是, EU100SA100.42SK1058/2SJ162的各自電流誤差值均在0.5mA , 一次使用大量對進行連續測試挑選, 量夠多所以配的夠準, 配對的夠準也造就模組細膩好聲的重要因素.

WBT0201 RCA端子座


WBT0763喇叭端子座

日本EDK保險絲座,可靠度非常優異


JEC製的IEC座品質勝過非常多FOR AUDIO級製品, 塑料部份材質棒耐溫耐焊, 而且中央不會有凸起物造成有些電源線無法插入, 聲音無音染且紮實度各方面都還不錯.


機主提供的喇叭保護器購自於網路二手,上由於電容元件遭更換調包成劣質品且焊接不良再加上嚴重氧化,所以主動幫機主更換高信賴電容元件, 並且重焊清洗烘乾, 單獨測試好.


機箱配件缺了固定後板補強的鋁片, 到材料行買了L鋁回來 , 自行鑽孔攻牙,完成機箱強度的最後一道防線.



喇叭端子座加工,這個部份可避免端子打滑造成鬆脫, 對常更換線材的人提升了很大的可靠性,有些網友將防滑卡榫剪掉是錯誤的做法.


鑽孔攻牙好的機箱與散熱片


開始組裝部份


三層式絕緣片,2層精密陶瓷絕緣片,1層矽膠緩衝


4UCC 300W變壓器 , 勵磁電流加喇保僅100mA ,優異的品質來自於高效率鐵蕊材料


經典PHILIPS 114 10000uF/63V濾波電容 , 收藏品有錢不一定買的到 , 後期都是BC的商標了(也不錯), PHILIPS 114音域表現相當平衡 , 密度及光澤度上乘 , 聲音活潑不呆板, 不需並電容調音色平坦度.


內部組裝測試完工

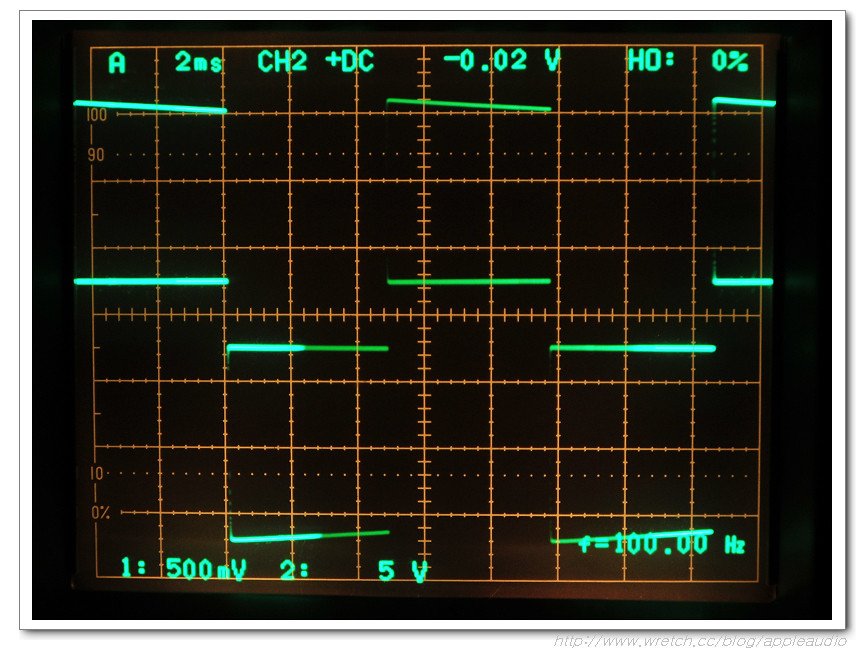

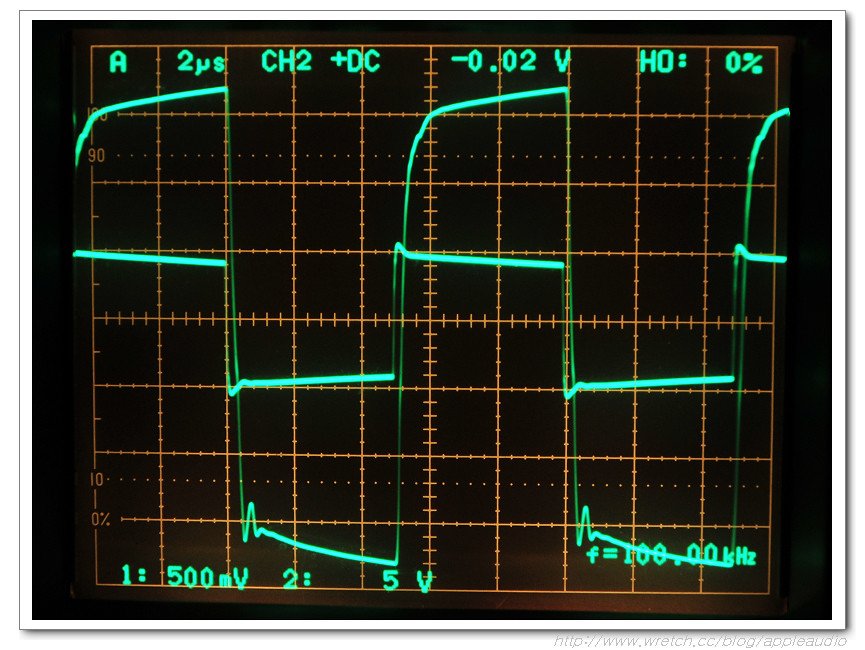

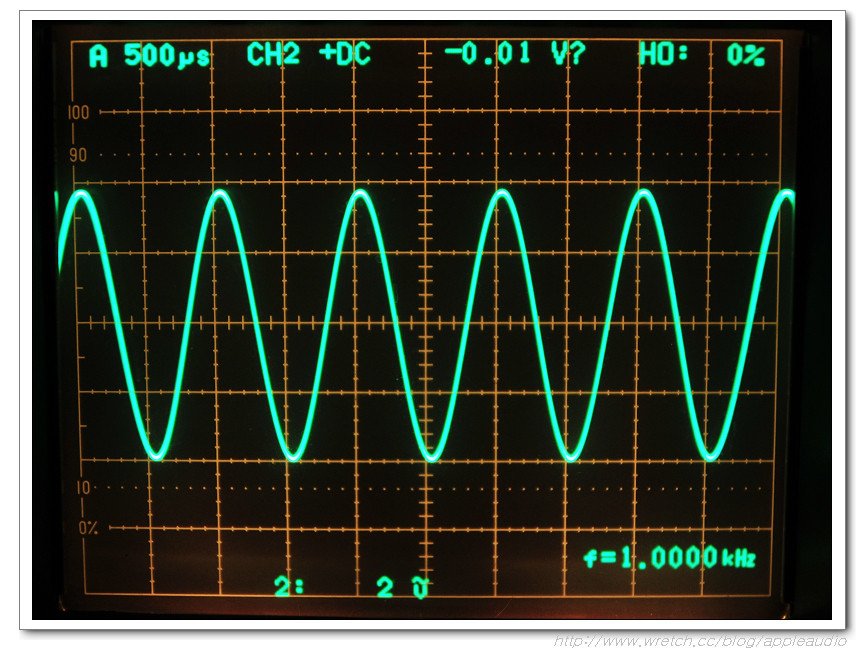

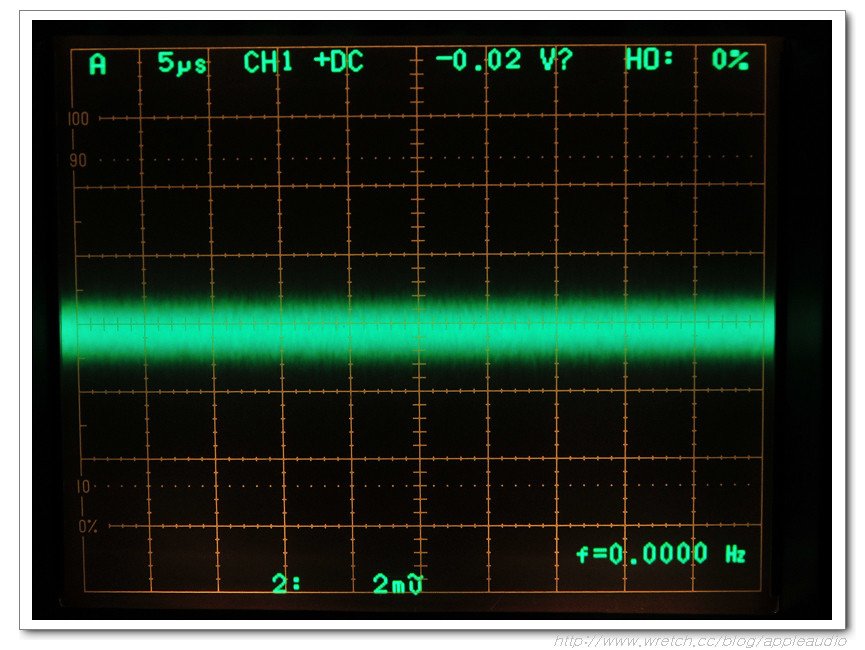

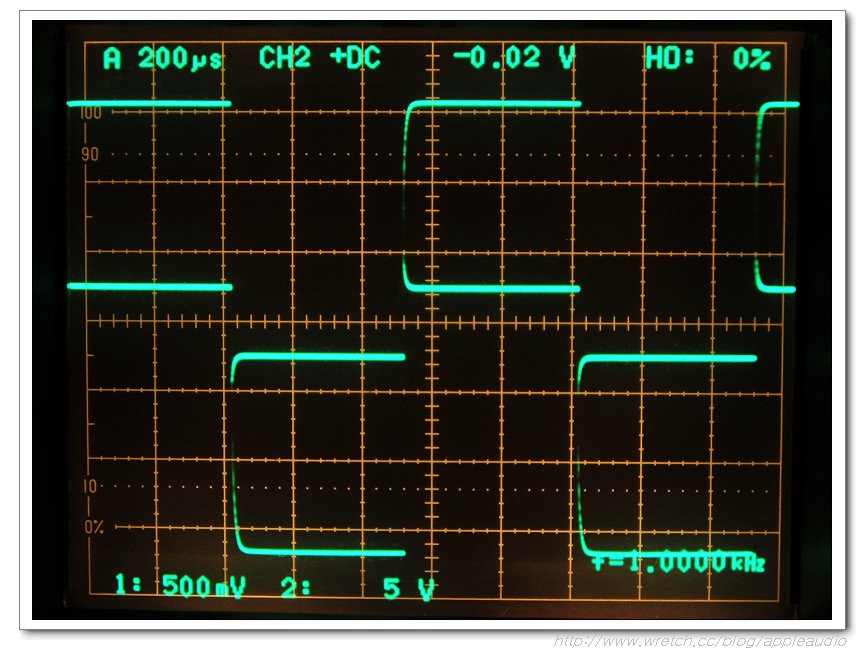

細部測試內容同上次

http://www.wretch.cc/blog/appleaudio/35929788






上喇叭負載播放音樂猛操測試,不會有妨間套件寄生振盪問題, 相當穩定


喝咖啡聽音樂去
